Kable AC NN

Opis

Na jednym kablu AC umieszczone są następujące etykiety.

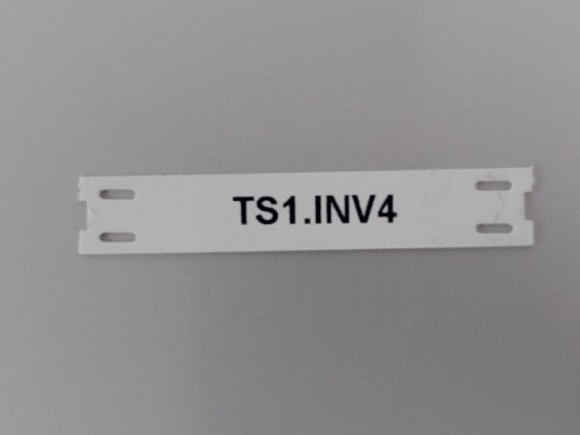

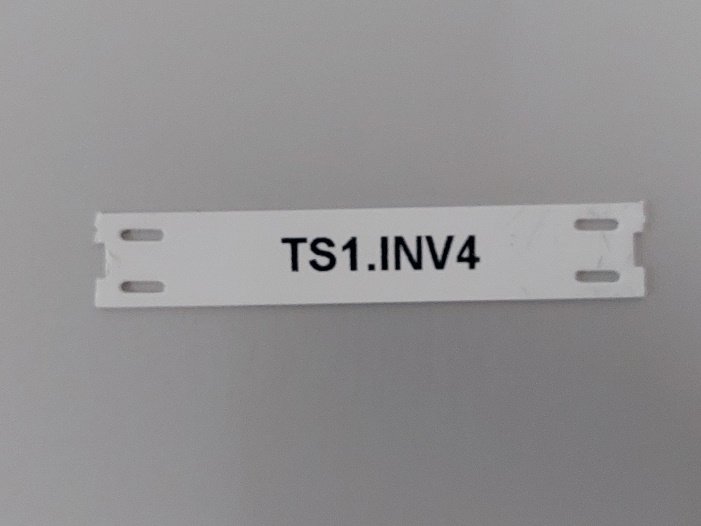

Pierwsza etykieta znajduje się na końcu kabla pod wejściem do inwertera, etykieta kabla AC ma wymiary 60mm x 10 (dł. x wys.) i jest koloru białego.
Tekst wykonujemy czcionką koloru czarnego o wysokości 15 (wysokość z pakietu office), typu Arial, pogrubiona.

Oznaczenie po stronie inwertera:
TS1.INV4

Oznaczenia kodu:

• TS1 – Trafostacja nr 1
• INV4 – Inwerter nr 4

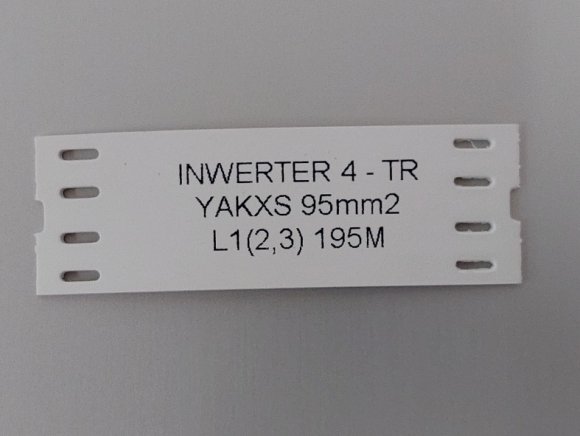

Druga etykieta znajduje się przy wejściu kabla w trafostacji, etykieta kabla AC ma wymiary 60mm x 19 (dł. x wys.) i jest koloru białego.
Tekst od strony trafostacji wykonujemy czcionką o wysokości 8(wysokość z pakietu office), typu Arial, bez pogrubienia.
Poniżej znajduje się opis kodu na etykiecie dla kabli AC.,

Oznaczenie po stronie trafostacji:
INWERTER 4 – TRY
AKXS 95mm2
L1(2,3) 195m

Oznaczenia kodu:

• INWERTER 4 – TR – numer inwertera
• YAKXS 95mm2 – rodzaj kabla
• L1(2,3) 195m – faza i długość kabla

Ilość etykiet = L ACnn [m]/ 10 + 1

Trwałe oznaczniki powinny być rozmieszczone przy mufach (u nas niedopuszczalne, chyba, że linia SN ponad 500 m długości) i w miejscach charakterystycznych, np. przy skrzyżowaniach z innymi kablami i sieciami, wejściach do rur, wejściach do kanałów kablowych, przejściach do wnętrza budynków (stacji), przy przepustach oraz w odstępach nie większych niż 10 m (na odcinkach prostych bez skrzyżowań i miejsc charakterystycznych).
